静止无功发生器(ASVG)

发布于2021-09-18   点击数:264

 ASVG是新一代静止无功发生器产品,是无功补偿领域最新技术的代表。ASVG并联于电网中,相当于一个可控的无功电流源,其无功电流可以灵活控制,自动补偿系统所需的无功功率,国际上又称作静止补偿器(Static Compensator,简称STATCOM)。一方面有效解决了谐波无功干扰并联电容器透切补偿问题,另一方面可根据用户实际要求治理谐波,清洁电网。

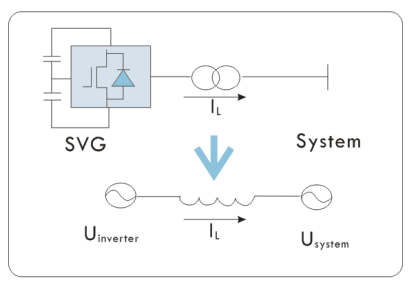

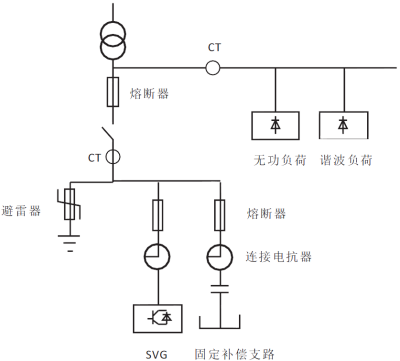

   ASVG的基本原理是将电压源逆变器经过电抗器并联在电网上,通过调节逆变器交流侧输出电流的幅值和相位,迅速吸收或者发出所需的无功功率,实现快速动态无功调节的目的。作为有源型补偿装置,不仅可以跟踪补偿冲击型负载的冲击电流,而且可以对谐波电流进行补偿。

ASVG具有以下几方面优点:

1)ASVG只补偿基波无功电流,系统谐波不会对设备造成损坏。同时避免了串联电抗器的电容器组可能造成的谐波放大,防止系统其他设备因谐波过电压而损坏。

2)动态连续补偿,更高的响应速度使对电压闪边的补偿效果更好。可发出、吸收无功,避免了无功倒送的情况

3)能够解决负荷不平衡的问题

4)不仅不产生谐波,而且能在补偿无功功率的同时动态的补偿谐波

5)输出无功电流不受母线电压的影响





执行标准

《民用电气设计规范》JGJ/T16-92

《低压用户电气装置规程》DGJ08-100-2003

《低压配电设计规范》GB50054-95

《供配电系统设计规范》GB50025-95

《电能质量供电电压允许偏差》GB/T12325-2003  GB12325-1990

《电能质量电力系统频率允许偏差》GB/T15945-1995

《电能质量电压波动和闪变》GB12326-2000

《电能质量公共电网谐波》GB/T14549-93

《电能质量三相电压允许不平衡度》GB/T15543-1995

《全国民用建筑工程设计技术措施节能专篇》
